2.3.
Пример объектной модели
Рассмотрим процесс построения объектной модели для системы банковского обслуживания (см. п. 1.3) в процессе анализа требований и предварительного проектирования этой системы. Для построения объектной модели рассматриваемой системы нам необходимо выполнить все этапы, перечисленные в п 2.2.
2.3.1.
Определение объектов и классов
В пункте 1.3 сформулирована задача и приведена схема сети банковского обслуживания (рисунок 1.3). Анализируя эту постановку задачи, можно выделить возможные классы, сопоставив их существительным, упомянутым в ее предварительной формулировке; получится следующий список возможных имен классов (в алфавитном порядке):
| ATM (банкомат) | кассир | программное обеспечение |
| банк | кассовый терминал | система |
| банковская сеть | квитанция | проверка безопасности |
| данные проводки | клиент | служба ведения записей |
| данные счета | компьютер банка | счет |
| деньги | консорциум | цена |
| доступ | пользователь | центральный компьютер |
| карточка | проводка |
Исследуем этот список, исключая из него имена классов в соответствии с рекомендациями п. 2.2.1:
- избыточные классы: ясно, что клиент и пользователь означают одно и то же понятие; для банковской системы более естественно оставить класс клиент;
- нерелевантные классы: таким классом является класс цена (он не имеет непосредственного отношения к работе банковской сети);
- нечетко определенные классы: такими классами являются служба_ведения_записей и проверка безопасности (эти службы входят в состав проводки), система (в нашем случае непонятно, что это такое), банковская_сеть (вся наша программная система будет обслуживать банковскую сеть);
- атрибуты: данные проводки, данные счета, деньги (имеются в виду реальные деньги, выдаваемые клиенту кассиром или банкоматом, либо принимаемые кассиром), квитанция (выдается клиенту вместе с деньгами) более естественно иметь в качестве атрибутов;
- реализационные конструкции выражают такие имена как программное_обеспечение и доступ; их тоже следует исключить из списка имен возможных классов.
После исключения всех лишних имен возможных классов получаем следующий список классов, составляющих проектируемую систему банковского обслуживания (эти классы представлены на рисунке 2.5):
| ATM (банкомат) | кассовый терминал | проводка |
| банк | клиент | счет |
| карточка | компьютер банка | центральный компьютер |
| кассир | консорциум |
2.3.2.
Подготовка словаря данных
Приведем часть словаря данных, содержащую определения классов, используемых в проекте.
ATM (банкомат) - терминал, который дает возможность клиенту осуществлять свою собственную проводку, используя для идентификации свою карточку. ATM (банкомат) взаимодействует с клиентом, чтобы получить необходимую информацию для проводки, посылает информацию для проводки центральному_компьютеру, чтобы он проверил ее и в дальнейшем использовал при выполнении проводки и выдает деньги и квитанцию клиенту. Предполагается, что ATM (банкомату) не требуется работать независимо от сети.
Банк - финансовая организация, которая содержит счета своих клиентов и выпускает карточки, санкционирующие доступ к счетам через сеть ATM (банкоматов).
Карточка - пластиковая карточка, врученная банком своему клиенту, которая санкционирует доступ к счетам через сеть ATM (банкоматов). Каждая карточка содержит код банка и номер карточки, закодированные в соответствии с национальными стандартами на банковские карточки. Код_банка однозначно идентифицирует банк внутри консорциума. Номер_карточки определяет счета, к которым карточка имеет доступ. Карточка не обязательно обеспечивает доступ ко всем счетам клиента. Каждой карточкой может владеть только один клиент, но у нее может существовать несколько копий, так что необходимо рассмотреть возможность одновременного использования одной и той же карточки с разных ATM (банкоматов).
Кассир - служащий банка, который имеет право осуществлять проводки с кассовых_ терминалов, а также принимать и выдавать деньги и чеки клиентам. Проводки, деньги и чеки, с которыми работает каждый кассир должны протоколироваться и правильно учитываться.
Кассовый_терминал - терминал, с которого кассир осуществляет проводки для клиентов. Когда кассир принимает и выдает деньги и чеки, кассовый_терминал печатает квитанции. Кассовый_терминал взаимодействует с компьютером_банка, чтобы проверить и выполнить проводку.
Клиент - держатель одного или нескольких счетов в банке. Клиент может состоять из одного или нескольких лиц, или организаций. То же самое лицо, держащее счет и в другом банке рассматривается как другой клиент.
Компьютер_банка - компьютер, принадлежащий банку, который взаимодействует с сетью ATM (банкоматов) и собственными кассовыми_терминалами банка. Банк может иметь свою внутреннюю компьютерную сеть для обработки счетов, но здесь мы рассматриваем только тот компьютер_банка, который взаимодействует с сетью ATM.
Консорциум - объединение банков, которое обеспечивает работу сети ATM (банкоматов). Сеть передает в консорциум проводки банков.
Проводка - единичный интегрированный запрос на выполнение некоторой последовательности операций над счетами одного клиента. Было сделано предположение, что ATM (банкоматы) только выдают деньги, однако для них не следует исключать возможности печати чеков или приема денег и чеков. Хотелось бы также обеспечить гибкость системы, которая в дальнейшем обеспечит возможность одновременной обработки счетов разных клиентов, хотя пока этого не требуется. Различные операции должны быть правильно сбалансированы.
Счет - единичный банковский счет, над которым выполняются проводки. Счета могут быть различных типов; клиент может иметь несколько счетов.
Центральный_компьютер - компьютер, принадлежащий консорциуму, который распределяет проводки и их результаты между ATM (банкоматами) и компьютерами_банков. Центральный_компьютер проверяет коды банков, но не выполняет проводок самостоятельно.
2.3.3.
Определение зависимостей
Следуя рекомендациям п. 2.2.3, выделяем явные и неявные глагольные обороты из предварительной постановки задачи и рассматриваем их как имена возможных зависимостей. Из постановки задачи о банковской сети (см. п. 1.3) можно извлечь следующие обороты:
Глагольные
обороты (явные и неявные):
Банковская сеть включает кассиров и ATM'ы
Консорциум распределяет результаты проводок по ATM
Банк владеет компьютером банка
Компьютер банка поддерживает счета
Банк владеет кассовыми терминалами
Кассовый терминал взаимодействует с компьютером банка
Кассир вводит проводку над счетом
ATM'ы взаимодействуют с центральным компьютером во время проводки
Центральный компьютер взаимодействует с компьютером банка
ATM принимает карточку
ATM общается с пользователем
ATM выдает наличные деньги
ATM печатает квитанции
Система регулирует коллективный доступ
Банк предоставляет программное обеспечение
Консорциум состоит из банков
Консорциум владеет центральным компьютером
Система обеспечивает протоколирование
Система обеспечивает безопасность
Клиенты имеют карточки
Карточка обеспечивает доступ к счету
В банке служат кассиры
Затем исключаем ненужные или неправильные зависимости, используя критерии, сформулированные в п. 2.2.3:
- зависимости между исключенными классами: исключаются следующие зависимости: Банковская сеть включает кассиров и ATM'ы (класс банковская_сеть исключен), ATM печатает квитанции (класс квитанция исключен), ATM выдает наличные деньги (класс деньги исключен), Система обеспечивает протоколирование проводок (класс служба_ведения_записей исключен), Система обеспечивает безопасность ведения счетов (класс служба_безопасности исключен), Банки предоставляют программное обеспечение (класс программное_обеспечение исключен);
- нерелевантные зависимости и зависимости, связанные с реализацией: зависимость "Система регулирует коллективный доступ" исключается как связанная с реализацией;
- действия описываются такими зависимостями как "ATM принимает карточку" и "ATM общается с пользователем"; мы исключаем эти зависимости;
- тренарные зависимости: зависимость "Кассир вводит проводку над счетом" раскладывается на две бинарные зависимости "Кассир вводит проводку" и "Проводка относится к счету". Зависимость "ATM'ы взаимодействуют с центральным компьютером во время проводки" раскладывается на "ATM'ы взаимодействуют с центральным компьютером" и "Проводка начинается с ATM";
- производные зависимости: зависимость "Консорциум распределяет ATM'ы" является следствием зависимостей "Консорциум владеет центральным компьютером" и "ATM'ы взаимодействуют с центральным компьютером".
Удалив
избыточные зависимости, получим следующий список зависимостей:
Банк владеет компьютером банка
Компьютер банка поддерживает счета
Банк владеет кассовыми терминалами
Кассовый терминал взаимодействует с компьютером банка
Кассир вводит проводку
Проводка относится к счету
ATM'ы взаимодействуют с центральным компьютером
Проводка начинается с ATM
Центральный компьютер взаимодействует с компьютером банка
Консорциум состоит из банков
Консорциум владеет центральным компьютером
Клиенты имеют карточки
Карточка обеспечивает доступ к счету
В банке служат кассиры
Уточним семантику оставшихся зависимостей следующим образом:
- переименуем неверно названные зависимости, чтобы смысл их стал более понятен; так зависимость Компьютер_банка поддерживает счета удобнее заменить зависимостью Банк держит счета.
- имена ролей можно не использовать, так как они ясны из имен классов, участвующих в зависимости, как например, для зависимости ATM'ы взаимодействуют с центральным компьютером;
- неучтенные зависимости: Проводка начинается с кассового_терминала, Клиенты имеют счета, Проводка регистрируется карточкой следует добавить в модель.
После уточнения зависимостей можно составить исходную версию объектной диаграммы. Для рассматриваемой задачи она будет иметь вид, представленный на рисунке 2.37.
Рис. 2.37. Первая версия объектной диаграммы для банковской сети
2.3.4.
Уточнение атрибутов
Применяя критерии, сформулированные в п. 2.2.4, получим:
Карточка содержит код_банка и код_карточки; их можно считать атрибутами объектов класса карточка, но удобнее использовать в качестве квалификаторов, так как код_банка обеспечивает выбор банка, сокращая кратность зависимости консорциум - банк; для аналогичного использования кода_карточки необходимо добавить зависимость Банк выпускает карточки, квалификатором которой будет код_карточки.
После внесения перечисленных изменений диаграмма примет вид, представленный на рисунке 2.38.
2.3.5.
Организация системы классов с использованием наследования
В рассматриваемом примере естественно определить суперклассы для объектов, определяющих различные терминалы: кассовый_терминал и ATM (банкомат), и для объектов, определяющих проводки: проводка_кассира и удаленная_проводка (с банкомата).
Внеся соответствующие изменения, получим объектную диаграмму, представленную на рисунке 2.39.

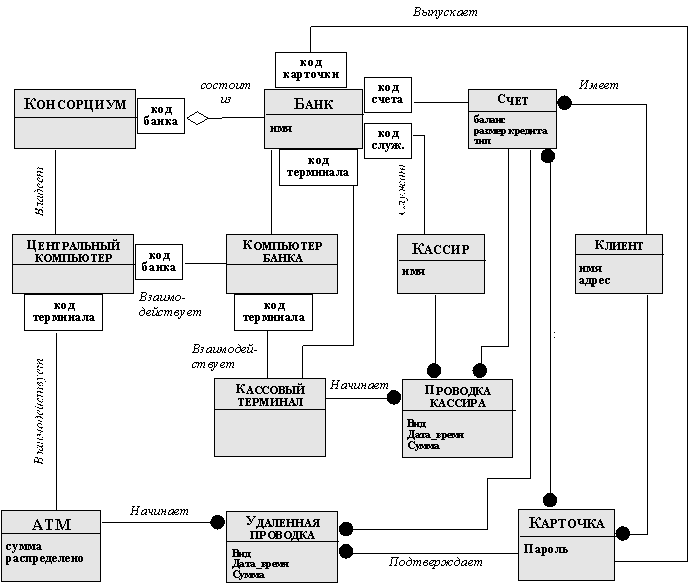

Рис. 2.38. Объектная диаграмма для банковской сети после уточнения атрибутов и добавления квалификаторов
Рис. 2.39. Объектная диаграмма для банковской с учетом наследования
2.3.6.
Дальнейшее усовершенствование модели
Карточка выступает в двух сущностях: как регистрационная единица в банке (сберкнижка), обеспечивающая клиенту доступ к его счетам, и как структура данных, с которой работает ATM. Поэтому удобно расщепить класс карточка на два класса: регистрация_карточки и карточка; первый из этих классов обеспечивает клиенту доступ к его счетам в банке, а второй определяет структуру данных, с которой работает ATM.
Класс проводка удобно представить как агрегацию классов изменение, так как проводка - это согласованная последовательность внесения изменений в счета и другие банковские документы; при работе с банковскими документами рассматривается три вида изменений: снятие, помещение и запрос.
Класс банк естественно объединить с классом компьютер_банка, а класс консорциум - с классом центральный_компьютер.

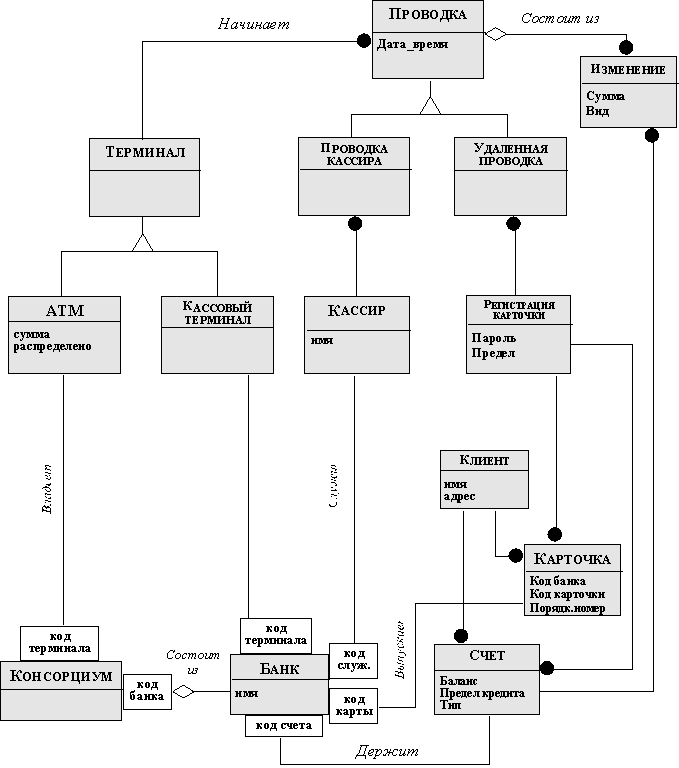

Рис. 2.40. Окончательный вид объектной диаграммы для банковской сети
После внесения перечисленных изменений объектная диаграмма примет вид, представленный на рисунке 2.40. На этом построение объектной модели этапа предварительного проектирования заканчивается. Дальнейшие уточнения объектной модели будут производиться на следующих фазах жизненного цикла системы.
