Каким же волшебным образом 1С работает с пиктограммами в таблицах? А вот как: к таблице прикрепляется картинка-исходник (закладка “Картинка” в палитре свойств), которая представляет собой последовательный ряд пиктограмм размером 15х15 пикселов. Далее, у нужной колонки таблицы выставляется опция “Показывать пиктограммы”. Система ведет себя следующим образом: значение колонки преобразуется в число, из картинки вырезается соответствующий кусочек (1 - первый квадрат, 2 - второй и т.д.) и показывается в колонке как пиктограмма. Хм.. похоже, что внятно рассказать про это невозможно в принципе. Просто следуйте нижеследующему алгоритму, и все заработает ;-)

Возьмем конкретную задачу: имеется некий журнал документов, в одной из колонок которого нужно выводить пиктограммы. Какую именно иконку показывать — зависит от реквизита текущего документа журнала (для простоты, это будет перечисление). Всего есть четыре разных иконки. Что нужно делать?

• Подготовим исходник для пиктограмм. В качестве примера можно полюбоваться на 1Cv7\bin\imagecol.bmp. Именно оттуда я и вырезал картинку, поскольку artwork — не моя стихия. Если вы умеете рисовать пиктограммы — тем лучше для вас ;-) Итак, мы имеем картинку (zoom ну очень сильный, на самом деле она 15х60 пикселов):

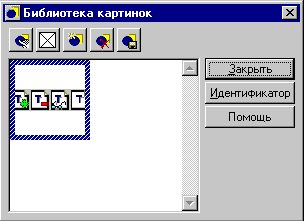

• Занесем картинку в Библиотеку Картинок, это выглядит так:

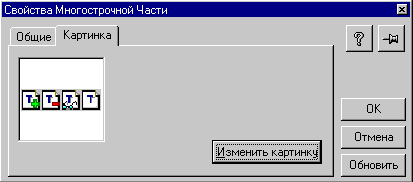

• Откроем палитру свойств табличной части формы списка нашего журнала, перейдем в закладку “Картинка” и назначим нашу картинку:

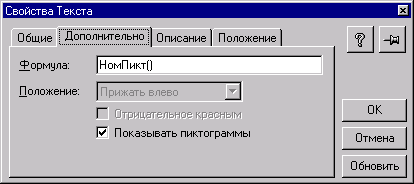

• Добавим в табличную часть текстовую колонку (F10-Вставить-Текст), откроем ее палитру свойств, перейдем в закладку “Дополнительно”, выставим там режим “Показывать пиктограммы” и впишем название функции, которая будет задавать номер пиктограммы для показа:



• Перейдем в модуль формы и напишем эту функцию. В нашем простом примере будем считать, что номером показываемой пиктограммы будет считаться порядковый номер некоего перечисления — реквизита документа по имени НомерПиктограммы. Естественно, что на реальных задачах будут другие, более сложные алгоритмы, но принцип тот же — сопоставить некий параметр документа номеру пиктограммы. Функция будет выглядеть так:

  Функция НомПикт ()
    Если ТекущийДокумент.Выбран()=0 Тогда
    // проверим наличие документа в строке
      Возврат 0;
    Иначе // возвращаем номер элемента перечисления
      Возврат ТекущийДокумент.НомП.ПорядковыйНомер();
    КонецЕсли;
  КонецФункции


• Готово дело. Работающая форма будет выглядеть так:



Само собой, в качестве таблицы может выступать любой табличный реквизит любой формы: документа, журнала, справочника. Таблица значений также может содержать пиктограммы, единственное отличие от “прошитых” заключается в том, что режим показа пиктограмм для колонки включается программно, методом ТЗ.ВыводитьПиктограммы(...).
